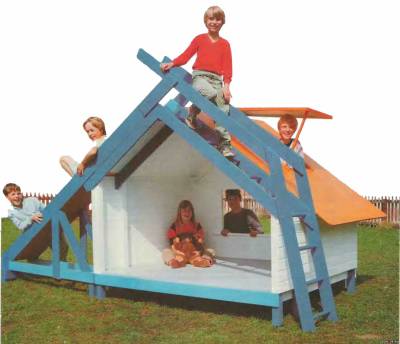

Этот домик с горкой, сооруженный руками домашнего умельца, наверняка доставит огромную радость детям. Малыши могут не только играть внутри него, но и взобравшись по лесенке на крышу, с азартом съехать с горки вниз. Кроме того, это сооружение — прекрасное украшение сада

Начать строительство целесообразно с каркаса, а затем смонтировать горку. Каркас домика состоит из трех вертикальных рам, причем конструкции передней и задней рам одинаковы: обе состоят из двух фронтонных брусков различной длины, двух вертикальных стоек и одного ригеля. У средней рамы нет ригеля, ее потом крепят к лагам пола. В длинных фронтонных брусках сверлят отверстия под ступеньки лестницы и собирают все три рамы на шкантах с клеем.
Изготовив рамы, начинают собирать горку. Торцы боковых стенок спуска, горизонтальных связей с ножками, а также детали перил запиливают «на ус» (с учетом угла наклона спуска). С домиком горку пока не соединяют.
Домик сначала ставят отдельно. Между входной и задней рамами размещают пять лаг. Прежде чем настилать пол, к трем средним лагам прибивают опорные бруски. Доски пола крепят водостойким клеем и шурупами так, чтобы между ними был небольшой зазор.
Далее устанавливают среднюю раму, отступив от передней рамы на расстояние, равное ширине спуска.
Ступеньки лестницы вклеивают в заранее просверленные отверстия, дополнительно укрепляя их шурупами, ввертываемыми снаружи. Затем монтируют конек, кромки которого предварительно скашивают с учетом наклона скатов крыши. Оба боковых проема зашивают шпунтованными досками. На наружных кромках верхних досок обшивки снимают фаски, чтобы плиты кровли плотно прилегали к ним. Построить домик нетрудно, главное — хорошо подогнать друг к другу все его элементы.

Настил горки соединяют с боковой стенкой на клее и шурупах, Работать удобнее вдвоем.

Лагами пола служат сосновые бруски, которые крепят шурупами к стойкам.

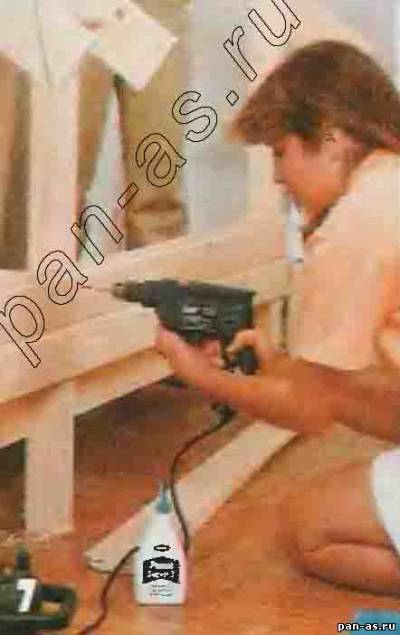

Остальные лаги ставят на шкантах и клее.

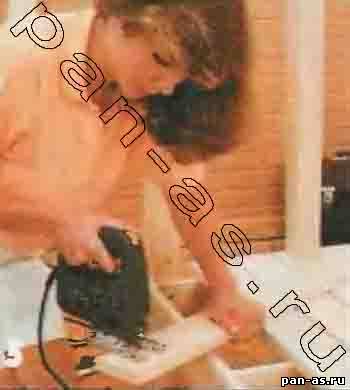

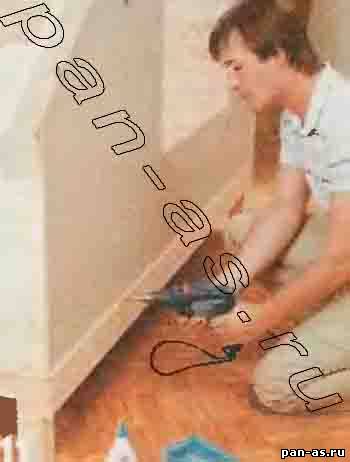

Уголок под стойки в крайних досках вырезают электролобзиком.

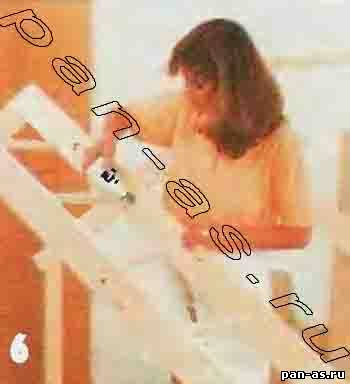

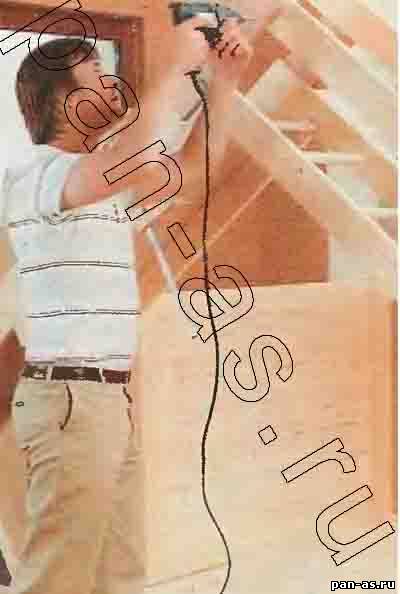

Ступеньки лестницы вклеивают в заранее просверленные отверстия.

Оба боковых проема домика зашивают шпунтованными досками, используя кляммеры ли шурупы.

Наружную кромку верхних досок обшивки скашивают с учетом наклона крыши.

ГОРКА НА КРЫШЕ

Горку с одной боковой стенкой уста-навливают на обе передние рамы. Снизу к ней приворачивают шурупами дополнительные усиливающие брус¬ки. Затем монтируют вторую боковую стенку горки, крепя ее к полу и перед¬нему фронтону домика. В качестве об¬решетки при обшивке используют вертикальную стойку, горизонтальные связи и раскосы. Для удобства и безо¬пасности спуска горка собрана из плит.
Тыльную сторону домика зашивают водостойкой ДСП. Вырезанное в зад¬ней стенке окно по периметру обрам¬ляют брусками, а к верхнему из них крепят откидную крышку.

Теперь пристраивают горку. Необходимую прочность обеспечивает мощная стойка и надежное клеевое соединение.

Перед установкой кровли из ДСП нужно смонтировать остальные дета¬ли перил. Левый скат кровли фиксиру¬ют клеем и шурупами. Правый скат со¬бирают из нескольких плит. Короткий элемент устанавливают к боковой сте¬не, привинчивают ниже люка на крыше и приклеивают на стыках. Откидную дверку окна навешивают на рояльной петле.

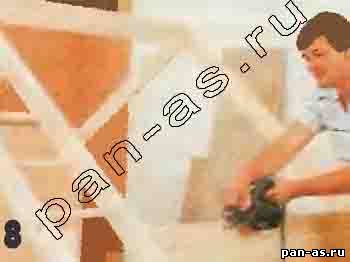

Каркас горки состоит из вертикальных, горизонтальных и диагональных элементов.

В заключение домик с горкой грун¬туют и покрывают лаком: домик — ак¬риловым, а горку — двухкомпонент-ным.
Итак, домик с горкой готов. Остает¬ся только укрепить его на стальных ан¬керах, залитых в бетонные фундамен¬ты.

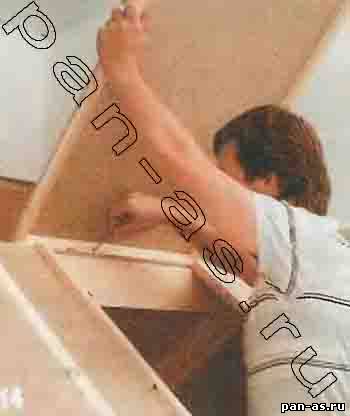

Заднюю стену домика обшивают четырьмя элементами, вырезанными из ДСП с учетом оконного проема.

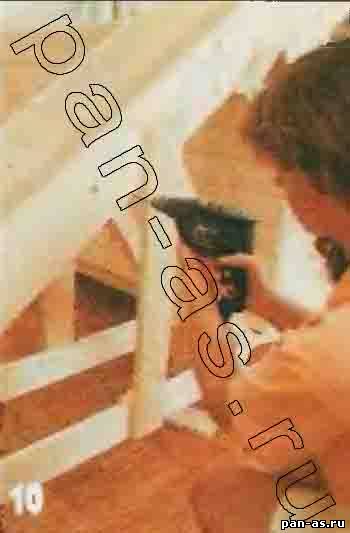

Горку и перила соединяют с помощью обрезка доски.

В правом скате крыши тоже предусмотрено окно. Поэтому скат собирают из трех отдельных элементов.

ВЕСЕЛАЯ ОТДЕЛКА

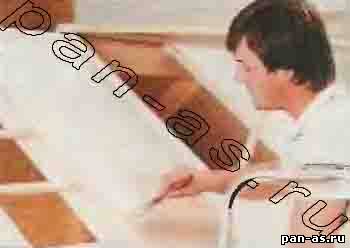

Все открытые поверхности сначала грунтуют.

Затем домик покрывают экологически чистым акриловым лаком, стойким к воздействию атмосферных факторов.

Окрашивают домик и изнутри.

МАТЕРИАЛЫ

Домик (из сосны):
3 левые стойки, 60x60x1200 мм;
3 правые стойки, 60x60x950 мм;
3 левые стойки, 100x20x1100 мм;
3 правые стойки, 100x20x1800 мм;
2 поперечные балки, 100x20x2000 мм;
5 лаг для пола, 100x20x1600 мм;
3 ножки, 60x60x250 мм;
16 половых досок, 95x20x2300 мм;
19 шпунтованных досок, 88x1640 мм;
1 доска для конька, 120x30x1250 мм;
1 накладка к откидной дверке, 30x50x600 мм. Лестница (из сосны):
2 боковины, 100x20x1450 мм;
2 поручня перил, 100x20x1800 мм;
6 ступенек лестницы, 030x350 мм;
3 ступеньки лестницы, 030x390 мм. Крыша (из ДСП толщиной 10 мм):
1 элемент обшивки фронтона, 1120x400 мм
1 элемент обшивки фронтона, 1120x800 мм
1 элемент обшивки фронтона, 300x800 мм;
1 элемент обшивки фронтона, 620x800 мм;
1 откидная дверка фронтона, 600x900 мм;
1 левый скат крыши, 1400x1250 мм;
1 часть правого ската крыши, 1720x450 мм;
1 часть правого ската крыши, 1720x500 мм;
1 часть правого ската крыши, 800x500 мм;
1 откидная дверка крыши, 1050x600 мм. Горка (из ДСП толщиной 19 мм):
1 настил спуска, 2500x320 мм;
1 верхняя плита;
1 нижняя плита.
Другие детали (из сосны):
2 боковины горки, 1500x200x2800 мм;
4 ножки горки, 60x60x320 мм;
2 раскоса, 60x60x750 мм;
2 ригеля, 100x20x4520 мм;
1 ригель, 100x20x320 мм;
1 левый ригель, 100x20x480 мм;
2 вертикальных подкоса, 100x20x220 мм.
Бруски сечением 20x20 мм(обрамление оконных проемов, откидных дверок,
а также детали соединения): 2 шт. - 980 мм;
шт. - 700 мм;
шт. - 840 мм; 2 шт.-1010 мм;

шт. -1000 мм;
шт.-1400 мм; 5 шт. - 560 мм; 4 шт. - 900 мм;

шт. - 860 мм.
детали, соединяющие горку и перила — из фанеры 500x120x15 мм.
Кроме того: 1 рояльная петля длиной 600 мм; деревянные шканты; шурупы; клей.

Источник: Сам Себе мастер 2003 №7
